caxa实体设计 2021sp1是一款国产的三维设计软件,caxa的中文全称为北京数码大方科技股份有限公司,该公司自作的软件在国内工业软件领域算是领头羊。来一起看看当前这款软件吧。2021是该软件目前的最新系列。同时该软件系列也算是新一代三维制作如那件,和那些以往那些经典的三维设计软件,此软件更加注重创新设计上的发展。同时在专业性上,该软件也一点不含糊。其不仅能为用户提供对2D/3D概念设计上的思路,还能提供出色的集成环境。对于软件菜单界面的排版,用户可自行调整,这一点还是很人性化的。该软件对用户和产品之间的交互限制较少,如此一来节省用户们大量的设计时间,极大限度地提高设计效率。来一起看看此版较旧版更新了哪些功能,其一、新增零件模板功能,其二、提供文件打包工具,其三、支持文件名关联修改。当然除了这些新功能外,还对很多不足的功能进行了优化。该软件的宗旨是在不断的反思中进步,积极听取用户的意见和建议。小编此次带来的是caxa3d实体设计 2021sp1破解版。每一位用户都可免费下载使用。

caxa3d实体设计 2021sp1破解版

安装教程

1、解压后得到下图所示几个文件,先进行原版软件安装;


2、双击“setup.exe”,开始安装;

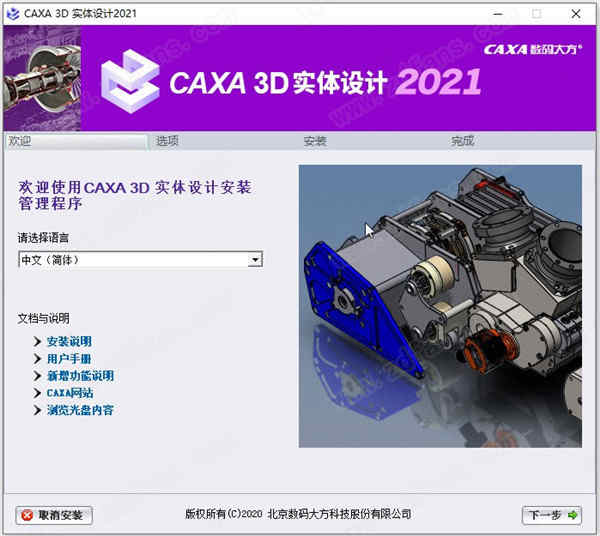

3、选择简体中文后,并点击下一步;


4、选择软件的安装位置和需要的组件;

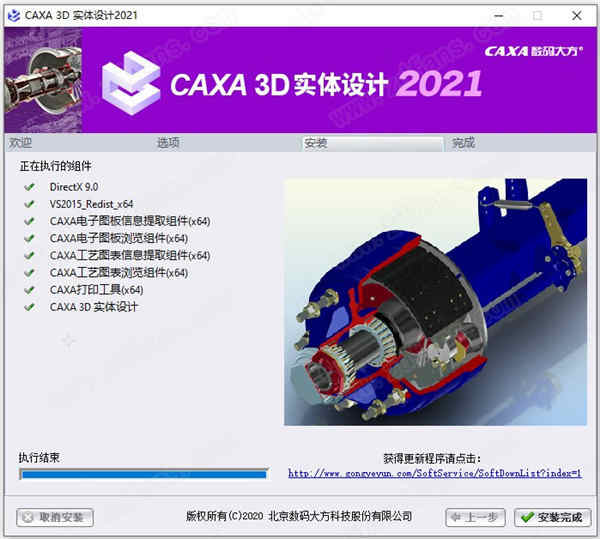

5、等待安装进度条加载完成即可,这段时间可能有点长,还请耐心等待;

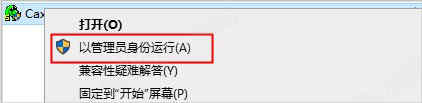

6、将数据包内的Patch文件夹中的激活补丁以管理员身份进行运行;
ps:一定要以管理员身份运行破解补丁,否则会激活失败

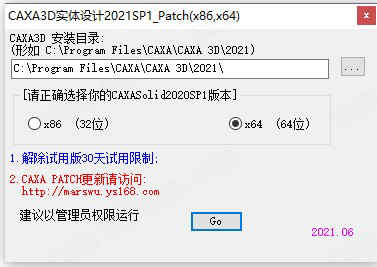

7、进入破解补丁界面,会自动找出CAXA实体设计2021的安装位置及对应版本,点击“Go”;

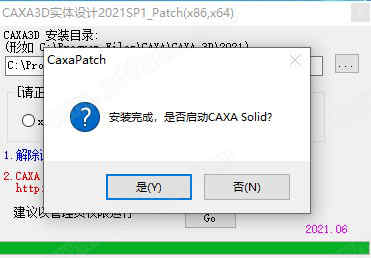

8、点击“是”,自动打开CAXA实体设计2021软件;

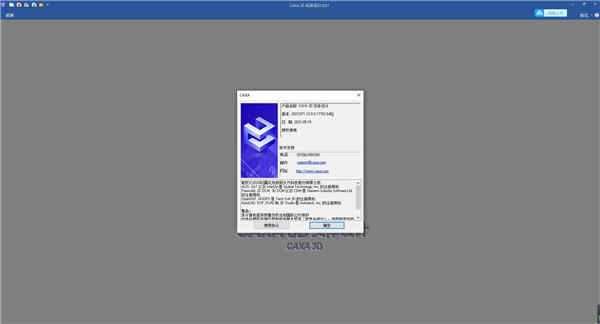

9、可以发现软件已成功激活,可以免费使用;

新功能

一、三维曲线
在caxa实体设计2021版本中线架绘制功能做了重大的更新,将原来曲线曲面选项卡中的三维曲线和三维曲线编辑功能单独独立出来,在新的三维曲线功能中采用了新的交互方式,功能也大幅增加。

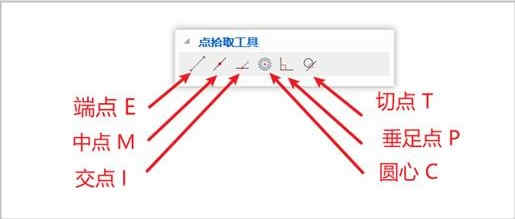

1、点拾取工具
使用点拾取工具可以在绘制三维曲线时精确的捕捉几何上的特征点,点拾取也可以使用快捷键进行切换,拾取特征点的类型包括:

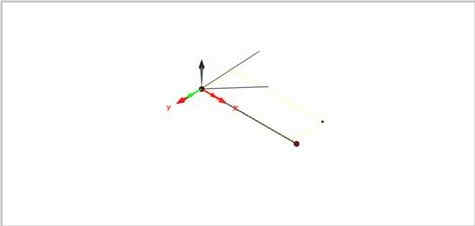

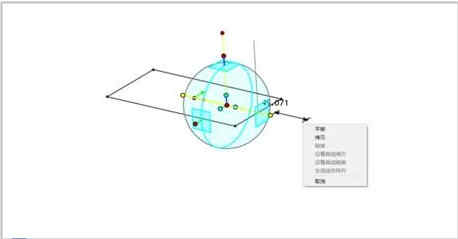

2、三维球支持对曲线移动拷贝
在绘制曲线过程中可以按F10调用三维球工具对曲线进行移动拷贝的操作。

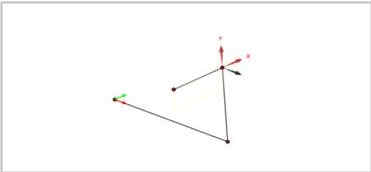

3、坐标系应用
绘图平面切换:在绘制三维曲线是可以使用TAB键来切换绘图平面,在XY/XZ/YZ三个绘图平面间循环切换。

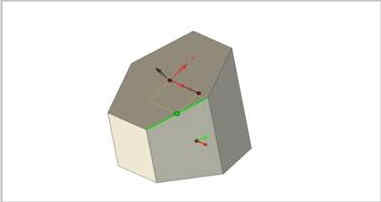

4、绘图坐标系定位
可以使用SHIFT+鼠标右键指定绘图坐标系。


5、绘图视角切换
可以使用F2(XY平面)、F3(XZ平面)、F4(YZ平面)、F5(等轴侧)、F6(循环切换)来切换绘图视角。
6、结束命令
绘图过程中可以按鼠标右键结束当前绘制过程。
7、坐标输入
绘制过程中按回车键弹出坐标输入对话框,可以输出绝对坐标和相对坐标(坐标前加@)。


8、直线正交操作
当绘制直线时可以通过CTRL+鼠标移动实现直线绘制沿正交方向和45度移动。


9、曲线绘制
(1)直线
直线是图形构成的基本要素。直线功能提供了两点线、平行线、角度线、切线/法线、角等分线和水平/铅垂线六种方式。
两点直线:两点线就是在屏幕上按给定两点画一条直线段或按给定的连续条件画连续的直线段。
平行线:按给定距离或通过给定的已知点绘制与已知线段平行、且长度相等的平行线段。
角度线:生成与坐标轴或一条直线成一定夹角的直线。
切线\法线:过给定点作已知曲线的切线或法线。
角等分线:按给定等分份数、给定长度画条直线段将一个角等分。
水平\垂直线:生成平行或垂直于当前平面坐标轴的给定长度的直线。
(2)圆
圆功能提供了圆心_半径、三点和两点_半径等三种方式。
圆心_半径:已知圆心和半径画圆。
三点圆:过已知三点画圆。
(3)圆弧
圆弧功能提供了六种方式:三点圆弧、圆心_起点_圆心角、圆心_半径_起终角、两点_半径、起点_终点_圆心角和起点_半径_起终角。
(4)矩形
矩形是图形构成的基本要素,为了适应各种情况下矩形的绘制,CAXA 3D提供了两点矩形和中心_长_宽等两种方式。
(5)多边形
在给定点处绘制一个给定半径、给定边数的正多边形。提供边方式和中心方式两种方式。
(6)点
包括单个点和批量点两种方式。
(7)椭圆形
可以通过制定中心点和起始角、终止角绘制椭圆。
(8)样条曲线
生成过给定顶点(样条插值点)的样条曲线。点的输入可由鼠标输入或由键盘输入。
(9)螺旋线
可以通过四种方式定义螺旋线,包括高度和节距、高度和圈数、圈数和节距、涡状线。
10、曲线修改
(1)裁剪曲线
用曲线做剪刀,裁掉曲线上不需要的部分。即利用一个或多个几何元素(曲线或点, 称为剪刀),对给定曲线(称为被裁剪线)进行修整, 删除不需要的部分,得到新的曲线。曲线裁剪共有四种方式:快速裁剪、多线裁剪、点裁剪、曲线裁剪。
快速裁剪:快速裁剪是指系统对曲线修剪具有指哪裁哪的快速反映。
快速裁剪的方式:正常裁剪和投影裁剪。正常裁剪适用于裁剪同一平面上的曲线,投影裁剪适用于裁剪不共面的曲线。在操作过程中,拾取同一曲线的不同位置将产生不同的裁剪结果。
多线裁剪:以一条曲线作为剪刀, 对其它曲线进行裁剪。
线裁剪的方式:正常裁剪和投影裁剪。正常裁剪的功能是以选取的剪刀线为参照,对其它曲线进行裁剪。投影裁剪的功能是曲线在当前坐标平面上施行投影后,进行求交裁剪。
多线裁剪具有曲线延伸功能。如果剪刀线和被裁剪曲线之间没有实际交点,系统在分别依次自动延长被裁剪线和剪刀线后进行求交, 在得到的交点处进行裁剪。延伸的规则是:直线和样条线按端点切线方向延伸,圆弧按整圆处理。由于采用延伸的做法,可以利用该功能实现对曲线的延伸。
在拾取了剪刀线之后, 可拾取多条被裁剪曲线。系统约定拾取的段是裁剪后保留的段, 因而可实现多根曲线在剪刀线处齐边的效果。
点裁剪:利用点(通常是屏幕点)作为剪刀, 对曲线进行裁剪。
点裁剪具有曲线延伸功能,用户可以利用本功能实现曲线的延伸。
曲线裁剪:需要拾取一条曲线或多条曲线作为剪刀线,对一系列被裁剪曲线进行裁剪。
曲线修剪与"多线裁剪"和"点裁剪"不同, 本功能中系统将裁剪掉您所拾取的曲线段,而保留在剪刀线另一侧的曲线段。不同之处还在于,这里不采用延伸的做法,只在有实际交点处进行裁剪。在本功能中,剪刀线同时也可作为被裁剪线。
(2)过渡、倒角
曲线过渡对指定的两条曲线进行圆弧过渡、尖角过渡或对两条直线倒角。
曲线过渡共有三种方式:圆弧过渡、尖角过渡和倒角过渡。
圆弧过渡:用于在两根曲线之间进行给定半径的圆弧光滑过渡。
倒角:倒角过渡用于在给定的两直线之间进行过渡, 过渡后在两直线之间有一条按给定角度和长度的直线。
尖角:用于在给定的两根曲线之间进行过渡,过渡后在两曲线的交点处呈尖角。
(3)曲线拉伸
曲线拉伸用于将指定曲线拉伸到指定点。
拉伸有伸缩和非伸缩两种方式。伸缩方式就是沿曲线的方向进行拉伸,而非伸缩方式是以曲线的一个端点为定点,不受曲线原方向的限制进行自由拉伸。
(4)缩放曲线
对拾取到的曲线或曲面进行按比例放大或缩小。
缩放有拷贝和移动两种方式。
(5) 阵列曲线
对拾取到的曲线或曲面,按圆形或矩形方式进行阵列拷贝。
阵列分为圆形或矩形两种方式。
(6)空间镜像
对拾取到的曲线以某一条直线为对称轴,进行空间上的对称镜像或对称拷贝。
镜像有拷贝和平移两种方式。
(7)平面镜像
对拾取到的曲线或曲面以某一条直线为对称轴,进行同一平面上的对称镜像或对称拷贝。
平面镜像有拷贝和平移两种方式。
(8)打断曲线
曲线打断用于把拾取到的一条曲线在指定点处打断,形成两条曲线。
(9)样条曲线转圆弧
用圆弧来表示样条,可以通过离散精度控制。
步长离散
等步长将样条离散为点,然后将离散的点拟合为圆弧。
弓高离散
按照样条的弓高误差将样条离散为圆弧。

基本功能

1、标准件图库及系列件变型设计机制
提供大量三维标准件,包括罗数以万计的符合新国标的2D零件库和构件库,轻触鼠标进行拖放,即可快速得到标准件。和第三方标准件库厂家合作在网上免费提供提供了国内外知名企业的3D零件库供用户下载使用。此外,可利用参数化与系列件变型设计的机制,轻松地进行系列件参数化设计。
2、三维球工具
“万能”的三维球工具,为各种三维对象的复杂变换提供了灵活、便捷的操作。70%以上的设计操作,都可以借助三维球工具来实现,解决操作、修改麻烦等问题,设计更加轻松高效。
3、产品虚拟装配设计
支持零/部件的装配间隙检查、干涉检查、物理属性计算,装配工艺的动态仿真检查与机构运动状态的动态仿真检查,产品爆炸图的生成,及3D BOM的生成等。
4、动画、渲染
使用它内置的专业动画、渲染模块可以生成用于营销和包装的照片级效果图,通过动画编辑器可以快速的生成装配、爆炸和运动模拟动画,为销售、客服、培训、技术支持和制造等领域的客户提供所需的对应资料。
5、智能装配
快速方便的智能装配功能,通过设置附着点进行智能装配。结合设计元素库和参数化的变型设计功能实现参数化的智能装配,并确保每个零件的位置正确,大幅提高工作效率。
6、大型装配
帮助用户快速轻松地创建和管理大型装配。使用大装配模式可以显著提高在进行大型装配体设计时的运行效率和显示速度。提供的模型简化、轻量化加载功能可以让用户不需付出额外的硬件成本也能轻松处理大型装配体。
7、钣金零件设计
提供强大的钣金图素库,以及丰富的压形和冲裁图素库,提供草图编辑、钣金裁剪、封闭角处理、用户板材设定和钣金自动展开计算等功能。支持放样钣金、冲压钣金工具、实体面转换钣金等功能。
8、CAE
CAXA CAE使用了SefeaTM技术,计算快、精度高、结果可靠。能够分析包括应力、热和静电等多物理性的完全耦合问题,可进行静态/稳态分析,动态/瞬态分析,模态分析/振动模式分析,不稳定分析,频域分析。
9、3D与2D完美融合
直接嵌入最新的电子图板作为2D设计环境,在同一软件环境下轻松进行3D和2D设计,不再需要任何独立的二维软件。
10、零件设计
提供创新模式和工程模式两种几何建模方式,将创新模式的快速和简易性与参数化设计的灵活性和可控性相结合。既可以帮助用户快速构建3D模型,又能方便进行基于历史特征的全参数化设计,零件设计中的任何变化,都可以反映到装配模型和工程图文件中,确保数据的一致性和准确性。

软件优势

1、易学易用
独特的三维球工具为不同三维对象的复杂变换提供灵活、便捷的操作方式;通过对点、线、面等特征的智能捕捉,直接用鼠标拖动设计元素进行设计,实现对特征尺寸、轮廓形状和独立表面位置动态编辑。
2、快速设计
提供了丰富的符合新国标的零件库,基于零部件库和智能装配模式高效率搭建成套设备和生产线等大型装备产品,支持产品快速设计;也支持参数驱动的方式快速生成标准件,通过参数化与系列件变型设计的机制,轻松地进行系列件参数化设计。
3、双模式设计方式
突破传统3D软件单一设计思维的制约,同时支持协同创新设计模式和工程设计(参数化设计)模式,大幅提高新产品开发的设计效率,工程模式符合其它主流3D软件的操作习惯和设计思想,方便修改。
4、兼容协同
业内领先的数据交互能力,兼容各种主流的3D软件,支持多种常用中间格式数据的转换,特别支持DXF/DWG、Pro/E、CATIA、NX、SolidWorks、Solid Edge、Inventor等系统的三维数据文件,并实现特征识别、编辑修改和装配。

百度网盘地址提取码:48h9
