华云三维CrownCAD建模软件官方版是一款三维CAD在线建模和看图的工具，同时该软件也是国内首款、完全自主、基于云架构的三维CAD平台，其不仅包含数据转换、零件设计、装配、工程图等功能。而且还具备多用户在线协同设计、版本管理、项目分享等云架构带来的优势，让用户可以在任意地点和终端打开软件进行产品设计和协同分享。
除此之外，CrownCAD软件还能结合实时通讯技术实现实时响应，通过严格的权限控制和版本管理确保数据安全，充分利用云计算、云存储、云服务技术，借助“服务器渲染、视频流展示”等创新技术，解决复杂产品的超大规模装配问题。
1、支持纯看图模式，避免误操作
2、内置多款国内外常用网盘（含WebDav类）
3、支持DWG/DXF/DWF等常见2265CAD图纸格式（支持天正T9/中望建筑图纸）
4、CAD图纸邮件共享，或导出为JPG/PDF/DWF格式
5、支持捕捉、极轴追踪、夹点编辑、放大镜、坐标查询、实时标注
6、支持直线、多段线、圆、文字等绘制功能

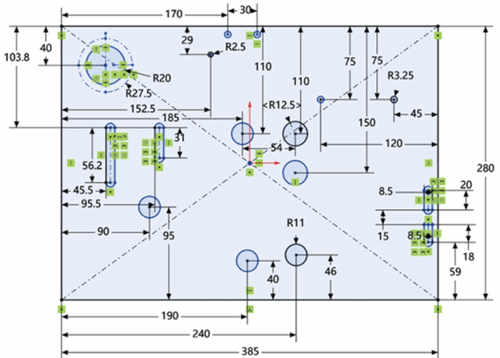

1、丰富的草图功能
提供折线、圆弧、曲线、槽等创建功能
区提供快捷的尺寸标注、几何约束
提供圆角、倒角、裁剪、偏移等编辑功能
提供检查、修复功能
2、高效精确的零件设计
提供复杂的曲线/曲面几何造型
提供基于特征的参数化实体建模
提供对参数或非参模型的直接建模功能
提供强大的曲面/网格混合建模功能

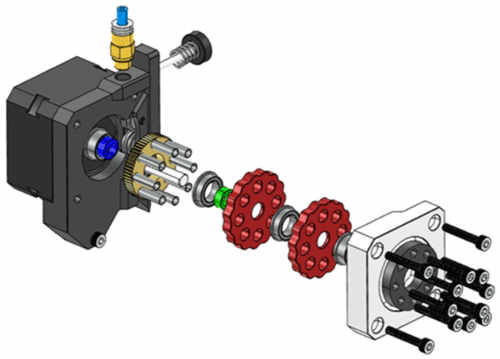

3、流畅易用的装配设计
提供自顶向下与自下而上的装配设计
提供高效的零部件配合
保证装配和零件之间的联动性
提供零部件之间的干涉检查

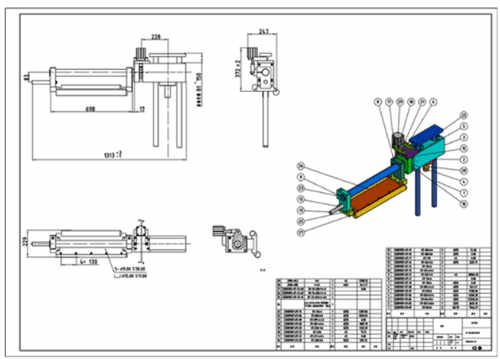

4、高效标准的GB程图图纸
自动创建3D模型的投影视图
提供符合GB的制图方式
支持自动尺寸标注
保证2D与3D之间的联动
一、装配特征

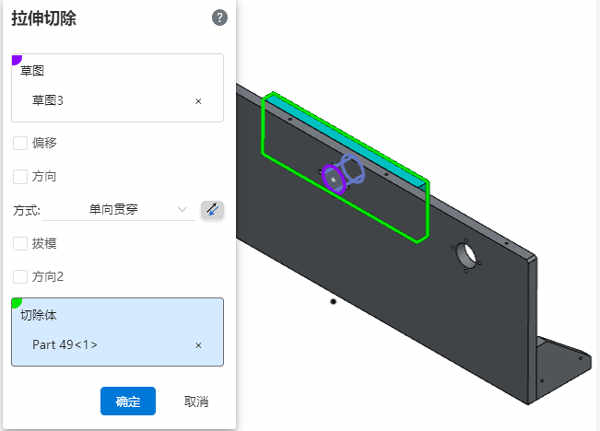

在装配体中直接创建拉伸切除特征，对某一零件进行拉伸切除操作。
使用说明：
点击绘制草图，选择草图绘制平面，创建草图轮廓
点击切除拉伸命令，弹出对话框，整体操作使用与零件中一致
创建完成后，特征记录至装配特征面板中
特征右键菜单如下图，可进行特征的再编辑或回滚等操作。
二、插入零件及装配

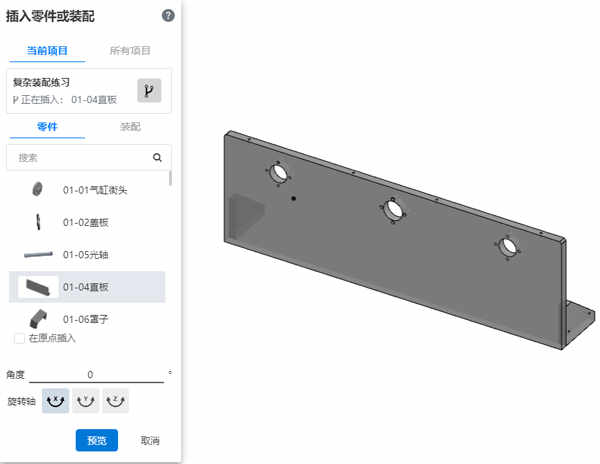

将一个零部件（单个零件或子装配体）插入装配体中时，这个零部件文件会与装配体文件链接，零部件出现在装配体中；零部件的数据还保持在源零部件文件中。对零部件文件所进行的任何改变都会同步更新在装配体中。其命令界面如下图所示：
该命令分为2个命令页：当前项目和所有项目，对应2种不同的插入方式。
1、当前项目

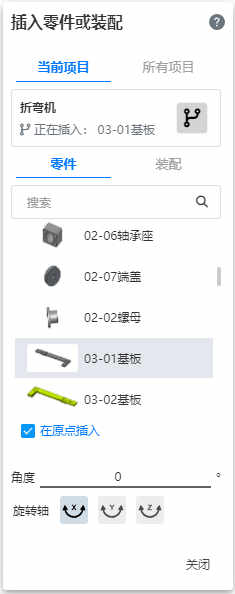

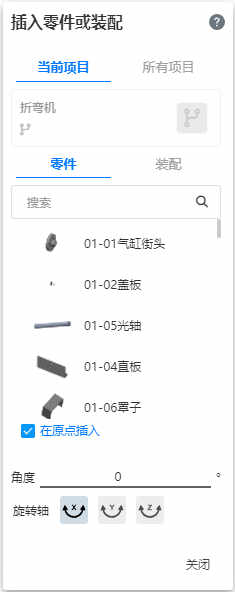

从当前项目中所有的文档中选择零件或装配体进行插入，界面如下图所示：
2、所有项目

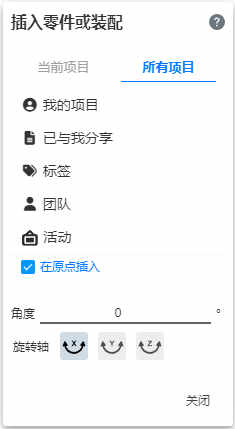

从用户所创建的所有项目以及被分享的项目中选取零件或装配进行插入,界面如下图所示：
各控件说明如下：
我的项目：从当前账户所创建的项目中选择零件或装配体。
已与我分享：可从其他账户分享的项目中选择零件或装配。
标签：根据标签分类选择项目中的零件或装配。
团队：可从不同团队的项目中选择零件或装配。
活动：可从参与的活动中选择零件或装配。
三、新建装配
在当前装配文档下创建一个新的装配文档，该文档会自动添加到装配体中，且可以保存为单独的文档
操作方式：

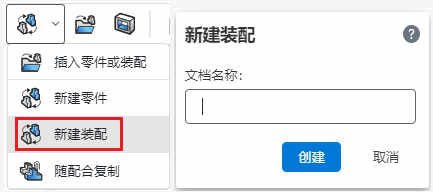

单击插入的下拉键，选择新建装配体，弹出创建新装配文档对话框。
输入文档名称，不输入时默认为Assembly*.
点击创建,新的子装配体出现在实例列表中，默认子装配的原点和装配的原点重合。
对新子装配右键跳转可生成独立的装配文档。
四、装配参考
1、装配体草图
支持在装配体中创建2D草图。
使用说明：
在装配体中，点击装配模块的绘制草图命令，创建并进入2D草图。
装配中草图的操作方式与零件中草图的操作方式一致。
优先支持命令：直线、尺寸约束、添加/删除约束、捕捉。

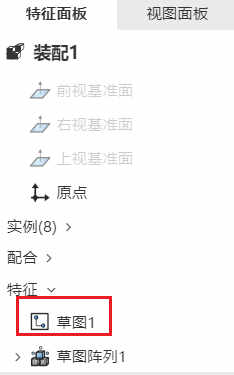

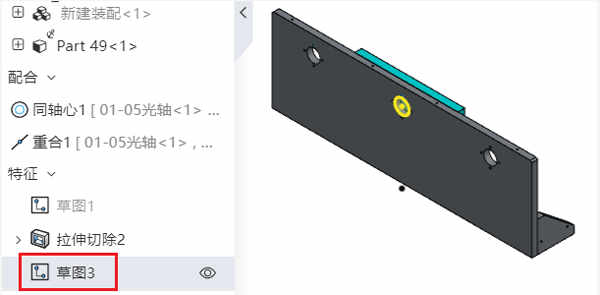

生成的草图按顺序记录在特征面板中。

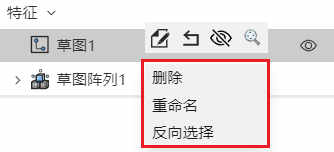

右键菜单如下图，可以进行再编辑、隐藏显示等操作。
子装配体的草图在父级装配中的显隐规则
装配作为子装配时，其草图默认不显示。
右键子装配选择“显示草图”，显示子装配的中处于显示状态的草图，而不是子装配内零件的草图。
2、基准
支持在装配体中创建基准面、基准轴、坐标系、点特征。
使用说明：
在装配体中，装配模块中支持的基准面、基准轴、坐标系、基准点命令。
命令的使用方式与零件中相同。
生成的草图按顺序记录在特征面板中。
右键菜单如下图，可以进行再编辑、隐藏显示等操作。
子装配体的基准参考在父级装配中的显隐规则。
装配作为子装配时，其基准默认不显示。
右键子装配选择“显示/隐藏基准面”或其他基准，显示子装配的中处于显示状态的基准，而不是子装配内零件的基准。
